中國電機再製造的流程

電機再製造流程是再製造品質的重要保證，皖南電機分享下從高效電機領跑者了解到一些再製造的流程和知識。

1.再製造概念

電動機高效再製造，就是將低效電動機通過重新設計、更換零部件等方法，再製造成高效率電動機或適用於特定負載和工況的係統節能電動機（如變極電動機、變頻電動機、永磁電動機等）。

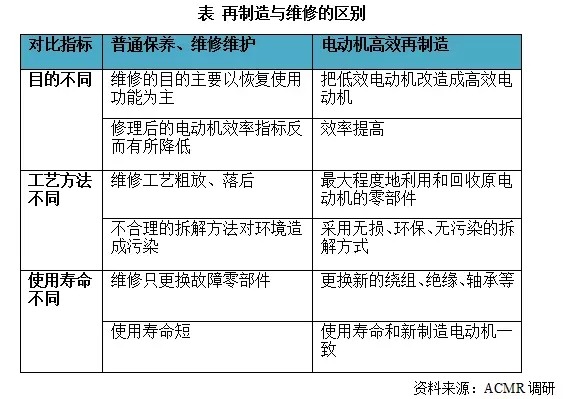

2.再製造與維修的區別

由於對再製造的宣傳還不到位，用戶經常將再製造和維修混淆，實際上再製造和維修有著顯著的區別，主要表現在以下三個方麵：

3.再製造一般流程

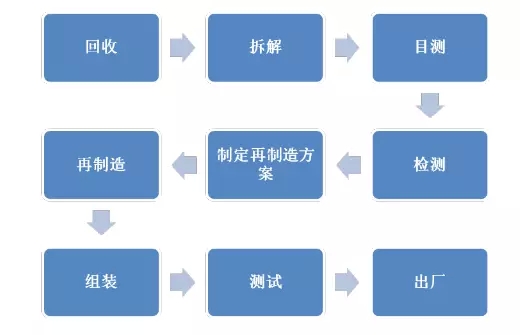

電動機再製造的一般流程如下圖所示：

（1）回收過程

根據調研可知，不同企業采用不同的方式回收電動機。

如好色先生视频污電機，針對每台回收的電動機均給出不同的報價，一般是有經驗的工程師直接到回收現場，根據電動機的使用年限，磨損程度，故障率，需要更換哪些零部件等指標來確定電動機是否符合再製造的要求，然後給出回收的報價。

如廣東東莞，按照電動機的功率來回收電動機，針對不同極數的電動機回收價格也不同，極數越高，價格越高。

如西安泰富西瑪，直接按照電動機的重量進行回收。

（2）拆解及簡單目測

利用專業設備將電動機進行拆解，先進行簡單目測，主要目的是確定電動機是否具有再製造的可能性及簡單判斷哪些零部件需要更換，哪些可以修複，哪些不需要再製造等。簡單目測的主要零部件包括機殼與端蓋、風扇與風罩、轉軸等。

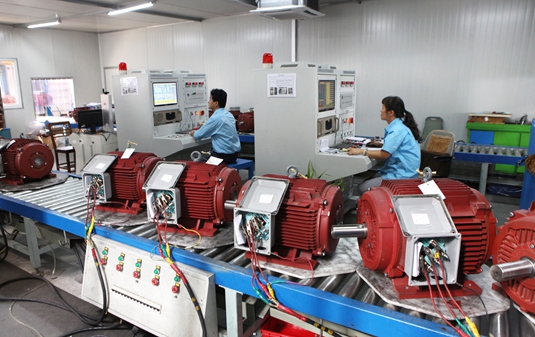

（3）檢測

對於電動機的零部件進行詳細的檢測，對於電動機的各項參數進行檢測，為製定再製造方案提供依據。各項參數包括電動機中心高、鐵心外徑、機座號、凸緣代號、機座長度、鐵心長度、功率、轉速或級數、平均電壓、平均電流、有功功率、無功功率、視在功率、功率因數、定子銅耗、轉子鋁耗、附加損耗、溫升等。

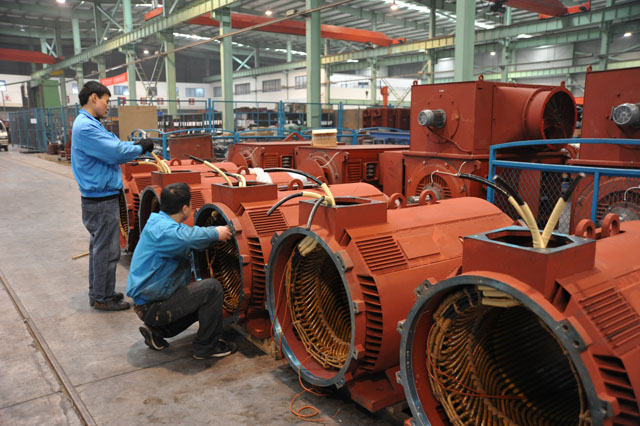

（4）製定再製造方案及進行再製造

電動機高效再製造過程中，對不同的部件根據檢驗結果會有針對性的措施，但一般來說，定子和轉子的一部分是需要更換的，機座（端蓋）等一般保留使用，軸承、風扇、風罩和接線盒等全部使用新的零部件（其中新更換的風扇和風罩是屬於節能高效的新設計）。

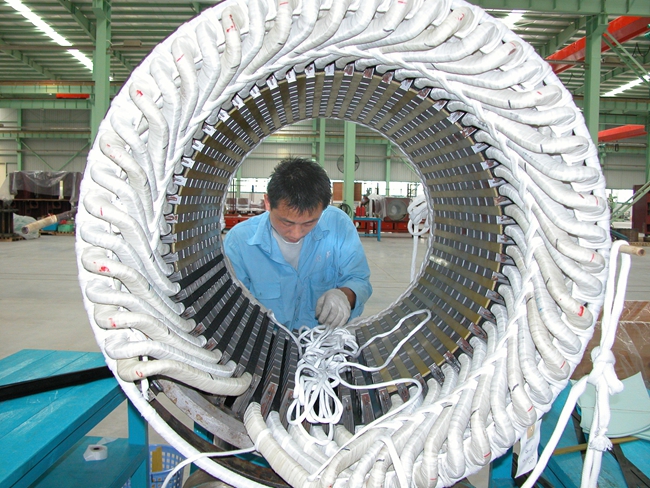

1）對於定子部分

定子線圈通過浸漬絕緣漆與定子鐵心固化為一個整體，通常很難拆解，在以往的電動機修理中，采用火燒線圈的方法去掉絕緣漆，破壞了鐵心質量，對環境汙染大（再製造采用專用機床切割繞組端部，無損’無汙染;切割繞組端部後，采用液壓設備壓出帶線圈的定子鐵心，鐵心進行加熱後，拉出定子線圈;按新方案重新繞製線圈;定子鐵心清理後，進行下線’接線及耐壓試驗，合格後進入VPI浸漆罐浸漆，浸漆後進入烘箱烘幹。

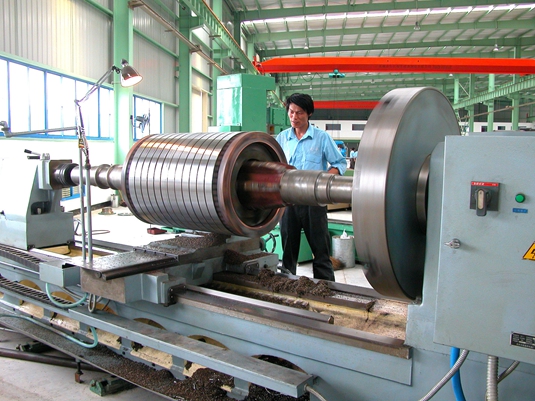

2）對於轉子部分

由於轉子鐵心和轉軸之間采用過盈配合，為了不損傷軸和鐵心，再製造采用了中頻渦流加熱設備對電動機轉子外表進行加熱，根據軸與轉子鐵心受熱膨脹係數不同，分離軸與轉子鐵心;轉軸進行加工後，采用中頻渦流加熱器加熱轉子鐵心，壓入新軸;轉子壓裝完成後在動平衡機上做動平衡檢測，采用軸承加熱器加熱新軸承，安裝到轉子上。

3）對於機座、端蓋部分，機座、端蓋經檢測合格後，采用噴砂設備清理外表，重新使用。

4）對於風扇、風罩部分，原部件報廢，換用高效風扇、風罩。

5）對於接線盒，接線盒蓋、接線板報廢，換用新件。接線盒座清理後重新使用，重新組裝接線盒

（5）組裝、測試、出廠

定子、轉子、機座、端蓋、風扇、風罩和接線盒再製造完成後，按照新電動機製造方法對其總裝配，並進行出廠試驗。

4.再製造市場現狀

再製造電動機產量及市場份額。

目前，2013年全國再製造電動機數量約20,000台，約15萬千瓦。在全國電動機市場所占份額非常小，按功率算約占比例0.11%。

5.再製造對象

那什麽樣的電動機是能夠進行再製造的電動機？

理論上，各行業所有的電動機都可以進行再製造。實際上，企業往往選擇進行再製造的電動機需要主要零部件的可利用率在50%以上，因為利用率太低的電動機再製造需要投入非常高的成本，利潤率低，沒有再製造的必要性。

目前，大多都是用戶由於所用電動機能效不符合國家標準或者希望更換高效電動機，才會考慮對電動機進行再製造。通過企業再製造之後，將再製造電動機以較低的價格賣給他。可分兩種情況對電動機進行再製造：

一種情況是電動機本身符合國家能效標準要求的電動機，報廢後以低價收回，大部分零部件可以再使用，經過再製造後，電動機產品達到更高的效率。

另一種情況是低效淘汰的電動機，達不到國家的能效標準，通過再製造達到國家能效等級。收回後利用裏麵的某些零部件，改製成高效的電動機再賣給他。

6.關於質保方案

再製造電動機企業對於自己再製造的電動機進行整台質保，一般質保期為1年。

本文來源於高效電機領跑者，圖片版權歸安徽好色先生视频污電機股份有限公司所有。
